בטון קל משקל
חדשנות וקלילות בבניה ותשתיות
בטון קל משקל (THERMAL FOAM CONCRETE) -CTFC
תאור
- בטון (CELLULAR THERMAL FOAM CONCRETE) CTFC הוא בטון מוקצף תאי המיוצר מדייס איכותי עפ מוספים מיוחדים, מקציף אורגני ובעיקר בועות אוייר סגורות המפזרות באופן אחיד.
- בטון קל CTFC – מיוצר באתר הבניה עם ציוד חדשני ובקרת איכות בתהליך
- בטון קלCTFC - בעל ערכים תרמיים) , 0.065-0.15 W/m*k- תוצאות הבדיקות ראה לשונית מפרטים)
- בטון קל CTFC – מיוצר בצפיפות 150-1,000 ק"ג/מ"ק , ניתן לקבוע את הצפיפות בהתאם לדרישות המהנדס.
- בטון קל CTFC - עומד בדרישות תקן ישראלי בטון קל ת"י 1513 (תוצאות הבדיקות בלשונית מפרטים)
- מיוצר בטכנולוגיה מתקדמת וניתן ליישום במגוון רחב של שימושים בתעשיית הבנייה והתשתיות
יתרונות
- בטון CTFC מיוצר מתערובת על בסיס מלט, חול, מוספים, קצף אורגני מימי ובעיקר... בועות אוויר סגורות ומפוזרות באופן אחיד. לבטון CTFC ביצועי בידוד ברמה מצוינת, עבור נוחות תרמית אידיאלית, לטמפרטורות קרות או חמות, משפר מאוד את העמידות לאש, ניתן למחזור, לא נוח לחרקים או מכרסמים, אינו מכיל כימיקלים, קל מאוד לשימוש, מגדיל את התפוקה באתרי עבודה ומתאים למילוי של כל חלל פינה או צורה.
- מפחית בכ-75% את עלויות ההובלה ואת תנועת המשאיות (הקטנת פליטת CO2).
יישומים
רצפות
- מילוי תחליף לסומסום/חול
- שכבת בידוד תרמי
- לרצפות חיצוניות
גגות
- שיפועים כולל בידוד תרמי
- עליות גג
- אלמנטים טרומיים לגגות
- תקרת פיתוח
קירות
- מילוי חללי קירות
- ייצור בלוקים
- יצור מבנים יבילים
- יצור אלמנטים טרומיים תשתיות ועוד
- מילוי בולענים
- עבודות גאוטכניות
- מצע לכבישים
- ריפוד צנרות תשתית
- תחליף CLSM
- רמפה לגשרים
- ועוד...

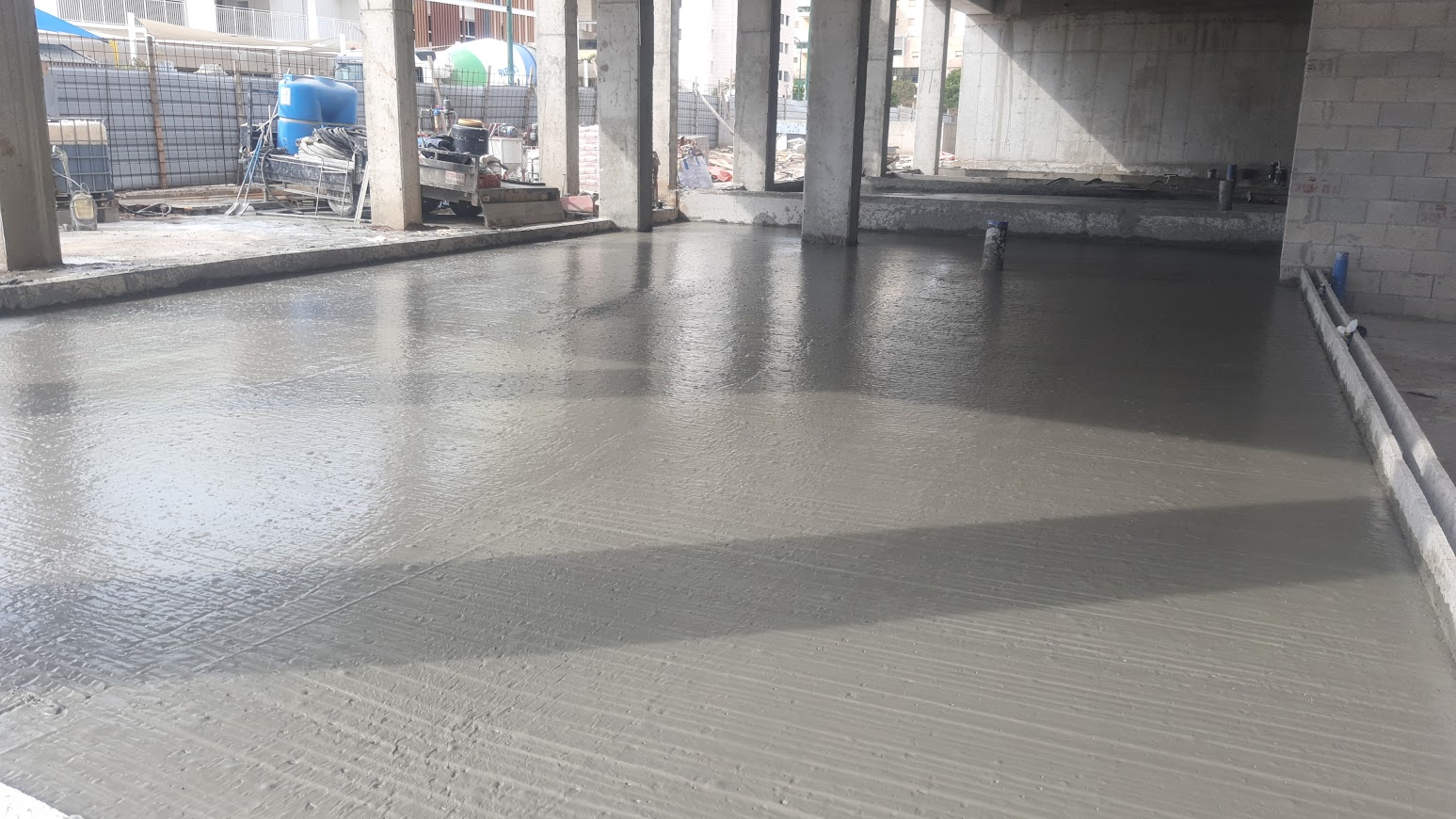

תשתית מפולסת לריצוף
ביצוע תשתית מפולסת לריצוף , הדבקה עם טיט 1.5-3 ס"מ
ביטון תשתיות , חשמל , מים , דלוחין ועוד
שיפור ביצועי עבודת הטייח על גבי משטח מבוטן
שיפור ביצועי עבודת הרצף חיסכון בטיט לעומת ריצוף על סוסמום ותפוקת ריצוף גבוהה יותר.
מילוי על תקרת פיתוח
תחליף כסאות גאופלסט GEOPLAST
מילוי קל על תקרת פיתוח / הקטנת עומס
מאושר לעומס כבאית( בהאם לחוות דעת מהנדס)
בידוד תרמי
בטון CTFC הוא בעל ערכי בידוד תרמי בידוד תרמי למבנה (ראה בנתונים טכניים)
משמש גם כשכבה מפולסת תשתית ליישום חימום תת רצפתי
הפחתת עומס על המבנה
יישום CTFC כתשתית מפולסת לריצוף מתבצע בדרך כלל בצפיפות D300- D400.
300 ק"ג/מ"ק לעומת סומסום השוקל 1600 ק"ג /מ"ק, (זהו הבדל משמעותי מאוד בעומס על המבנה),
בוצעה סימולציה למבנה בעל 24 קומות על ידי תוכנה חדשנית של חברת Pal-Structure בע"מ,
בהובלת אינג' יואב חכימי, להחלפת הסומסום על ידי בטון TFC בצפיפות 300 ק"ג/מ"ק,
שטח קומה כ-600 מ"ר, שטח כולל כ-14,400 מ"ר.
להלן סיכום התוצאות:
- סה״כ חסכון ב-₪-1,340,969
- סה״כ חסכון באחוזים : 10.6%
- סה״כ חסכון למ״ר (₪/מ״ר) : 94.00 ₪
בחישוב כולל החיסכון בהחלפת בטון CTFC עם סומסום כ-52 שח"/מ"ר (חיסכון לפרויקט של כ-743,000 ₪). ניתן לראות את הסימולציה באתר https://sid-center.co.il.
קיימים אלמנטים ספציפיים שבהם ההפחתה היא אפילו משמעותית יותר, למשל, הפחתת משקל במרפסות זיזיות כתוצאה משימוש בבטון CTFC מביאה במקרים מסוימים לחיסכון של מעל 40% בבטון ופלדה באלמנטים אלו.
לא כולל חיסכון בבידוד תרמי לרצפות חיצוניות וגגות.

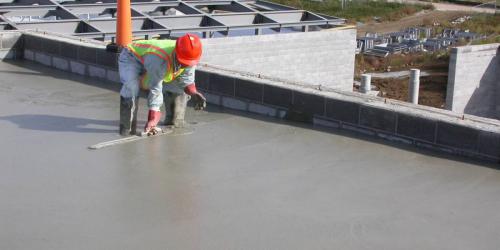

יישומים
- תשתית משופעת לאיטום על גגות
- תשתית משופעת כהכנה לאיטום
- מילוי ותשתית משופעת על תקרות פיתוח, כהכנה לאיטום
יתרונות
- חיסכון ביישום בידוד תרמי (ראה בנתונים טכניים)
- הפחתת עומס על המבנה
- הפחתת העומס על הגג – יישום בטון TFC על גבי גגות בהתאם לדרישות,
- מבוצע בצפיפות של 500 ק"ג/קוב, לעומת יישום בטקל או בטונים אחרים שמיושמים במשקל גבוה מעל 1,200 ק"ג/קוב
- מניעת התנפחויות של יריעות האיטום
- משמש גם כשכבת הגנה על האיטום
- תואם לדרישות המפרט לאיטום בספר הכחול לבטון קל
- חוזק לחיצה מינימלי 2 מגפ"ס לפי מפרט הספר הכחול
בדיקות
בדיקת מכון התקנים לכושר הידבקות יריעה ביטומן לבטון TFC בצפיפותD500 - 0.39 מגפ"ס, מקום השבר היה בשכבות הבטון.
תכונות
בטון CTFC הוא חומר ייחודי שיכול לפתור מגוון רחב של אתגרים גיאוטכניים בתשתיות, בנייה ומנהרות. הוא קל משקל ואידיאלי לשימוש כמילוי חללים, בעל תכונות זרימה מצוינות כתחליף לבטונים ו/או חומרי מילוי אחרים המשמשים כיום.
היכולות של בטון CTFC כחומר מילוי מבני עולות בהרבה על אלו של מילוי גרגירי או חומרים אחרים. מכיוון שמדובר בדייס בזרימה גבוהה, הוא אידיאלי כאשר הגישה לאתר מוגבלת, ניתן לשאוב אותו למרחקים ארוכים, תוך התגברות על בעיות גישה לאתר.
יישומים
- מילוי חורים וחללים גדולים
- Low-Density CLSM
- מילוי צינורות ומנהרות נטושים
- מילוי פירים
- מילוי בולענים
- מילוי גב קירות תמך , (הפחתת עומסים)
- תשתית מנקזת לכבישים תשתיות ומגרשי ספורט

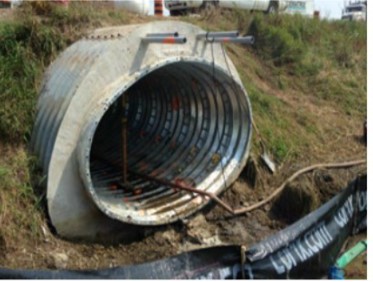

- מילוי טבעת היקפית בצינורות
- ריפוד צינורות
- קירות הפרדה אקוסטיים בכבישים
- גישה (רמפה) לגשרים
- תיקוני קרקעות רכות
- ועוד..
הערה
בטון CTFC מיועד לשימושים לא מבניים, בכפוף לאישור וחתימת מהנדס רישוי תשתיות, כבישים, גשרים ועוד
יתרונות
יחס חוזק משקל גבוה
- מתנקז או מעכב חדירת מים
- תערובת מותאמת לכל יישום
- חוזק דחיסה גבוה
- לא מושפע ממוצרים על בסיס נפט
- תחזוקה נמוכה ונחפר בקלות
- הפחתת עליות ההובלה ואת תנועת המשאיות (הקטנת פליטת CO2)
- חוסך הרטבה והידוק של המצעים
- מפחית סידוק בצנרות במקרה של רעידות אדמה
- בר קיימא
